高端域控DCU：IM97xxA

IM97xxA是一款专为高端汽车应用设计的域控制器（DCU）产品，集成了3个32位Cortex-M7内核，其中两个内核具备锁步功能，提供卓越的计算性能和强大的安全保障。该产品适用于下一代智能汽车的多项关键控制领域，凭借丰富的通信接口、功能安全支持以及先进的信息安全模块，IM97xxA成为汽车行业领先控制系统的理想选择，助力实现智能化驾驶体验。

主要特性

• 多达80通道PWM，支持电机控制，电源控制
• 多达96通道SARADC
• HSM-Full 信息安全模块（支持AES/RSA/ECC等加密算法，支持国密SM2/3/4）
• 支持QSPI，eMMC存储扩展接口
• 提供BGA-293，BGA-185两种封装
• 符合AEC-Q100 Grade 1标准，工作温度范围为-40 ℃ ~125℃
• 300MHz 运行主频，3个Cortex-M7应用核 + 2个锁步核
• 丰富的通信接口，12xCAN FD，1x1000Mbps 以太网，16xUART/LIN，8xSPI，2xIIC，12xSent

亮点

• 可扩展为4个应用核 + 1个锁步核，提供更多的算力
• 信息安全支持EVITA-Full，支持国密SM2/3/4等
• 专用电机控制SPWM模块以及电源控制EPWM模块
• 满足ISO-26262 ASIL-D等级标准
• 支持千兆车载以太网通信
• ADC采样速率提升到2Mbps
• 高达1.5MB SRAM，满足软件运行需求

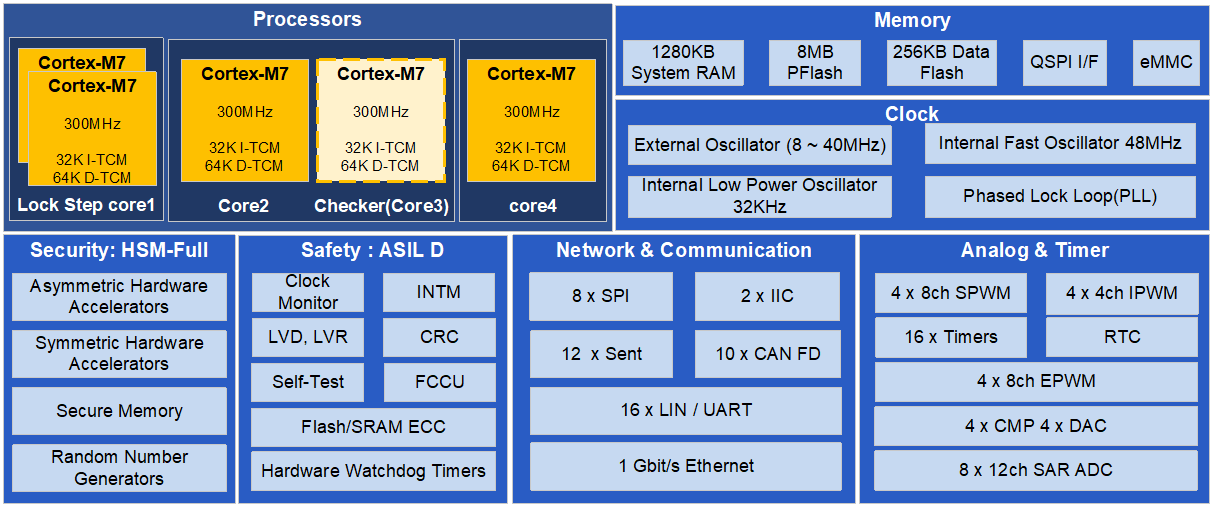

应用

特性

• 符合 AEC-Q100 Grade 1 标准

• 电源：3.0V ~ 5.5V
• 环境温度：-40℃ ~ +125℃

• BGA-293，BGA-185

• 3个32位Arm® Cortex®-M7内核加两个锁步核
• 可配置嵌套中断向量控制器（NVIC）
• 内部集成数字信号处理器（DSP）
• 集成内存保护单元（MPU）
• CPU主频300MHz
• SysTick

• 集 成 PMC （ 功 耗 管 理 模 块 ） 支 持 STANDBY模式和RUN模式

• 外 部 高 速 时 钟 (HSE) ： 4MHz ~ 40MHz
• 内部高速时钟 (HSI)：8MHz
• 内部低速时钟 (LSI)：32kHz
• 2个PLL

• PFlash最大8MB支持ECC
• 支持256KB Data Flash模拟EEPROM数据存储
• 总共1584KB SRAM（包含TCM），支持ECC
• 支持外挂QSPI 接口Flash
• 支持外接eMMC ECC

• 最高支持241个GPIO，所有GPIO支持中断
• 支持不可屏蔽中断(NMI)

• 硬件加密模块（HSM），HSM-FULL等级
• 支持AES256，RSA4096，ECC521，SHA2-512，TRNG/PRNG
• 所有Flash和SRAM支持ECC
• 数据传输通道支持EDC
• 循环冗余校验模块(CRC)
• 芯片唯一标识 (UUID)
• 时钟监控(clock monitor)
• 低电压检测，复位(LVD，LVR)
• 内部自检单元（MBIST，LBIST）
• 4个具有独立时钟的看门狗(WDG)

• 最高12路CAN FD模块
• 最高16路UART模块， 支持 LIN协议
• 最高2路I2C模块
• 最高8路SPI模块
• 1路千兆以太网模块
• 12路Sent模块

• 8个12通道12-bit 2Mpbs SAR ADC
• 4个4通道CMP（模拟比较器）
• 4个10-bit DAC用于比较器与外部输出
• 内置温度传感器
