12V三相预驱芯片：IM7M6Gx

芯必达IM7M6Gx是一款国产高性能车规三相预驱芯片，专为12V系统的多样化应用设计。该芯片能驱动外部6个NMOS三相半桥，支持宽输入电压范围（5.5V~40V），实现灵活的平台化应用。IM7M6Gx支持独立PWM控制模式，并内置高压电荷泵，可实现100%占空比输出，满足高性能驱动需求。

IM7M6Gx的栅极驱动器提供高达1A的驱动电流，同时兼容3.3V和5V IO接口，适配多种MCU系统场景。此外，该芯片支持低功耗模式，提升能效表现。IM7M6Gx内部集成高精度差分电流运放，可实现母线电流检测和过流保护，用户可通过调节外部电阻灵活设置运放增益和偏置电压。

为确保可靠性，IM7M6Gx内置MOS电压检测电路，能有效应对短路、过流、开路和堵转等电机常见故障，提供全面保护。其出色的性能和可靠的安全机制，使IM7M6Gx成为智能汽车驱动系统的理想选择。

主要特性

• 支持3.3V/5V逻辑供电输入，适配不同MCU系统应用
• 集成高压电荷泵，支持100%PWM占空比工作
• 集成高精度差分电流运放，增益可通过外部电阻调节
• 支持故障诊断功能，可通过Fault管脚进行故障指示和回读
• 符合AEC-Q100车规级产品认证
• 工作结温，-40℃ 至 +150℃
• 40V三相NMOS栅极驱动器，驱动峰值电流1A
• 5.5V~40V的宽输入电压范围
• 支持死区时间调节和防串通保护功能
• 支持低功耗模式和滑行模式
• 支持小型化QFN封装

亮点

• 支持5.5V~40V宽电压输入，适配12V电机系统

• 内置高压电荷泵，支持100% PWM占空比。
• 独立PWM通道，适配多种电机算法。

• 支持故障指示和故障诊断，具有可靠性的安全性

• 通用型设计，降低开发难度和成本。
• 高集成度，减少外部元件需求。

应用

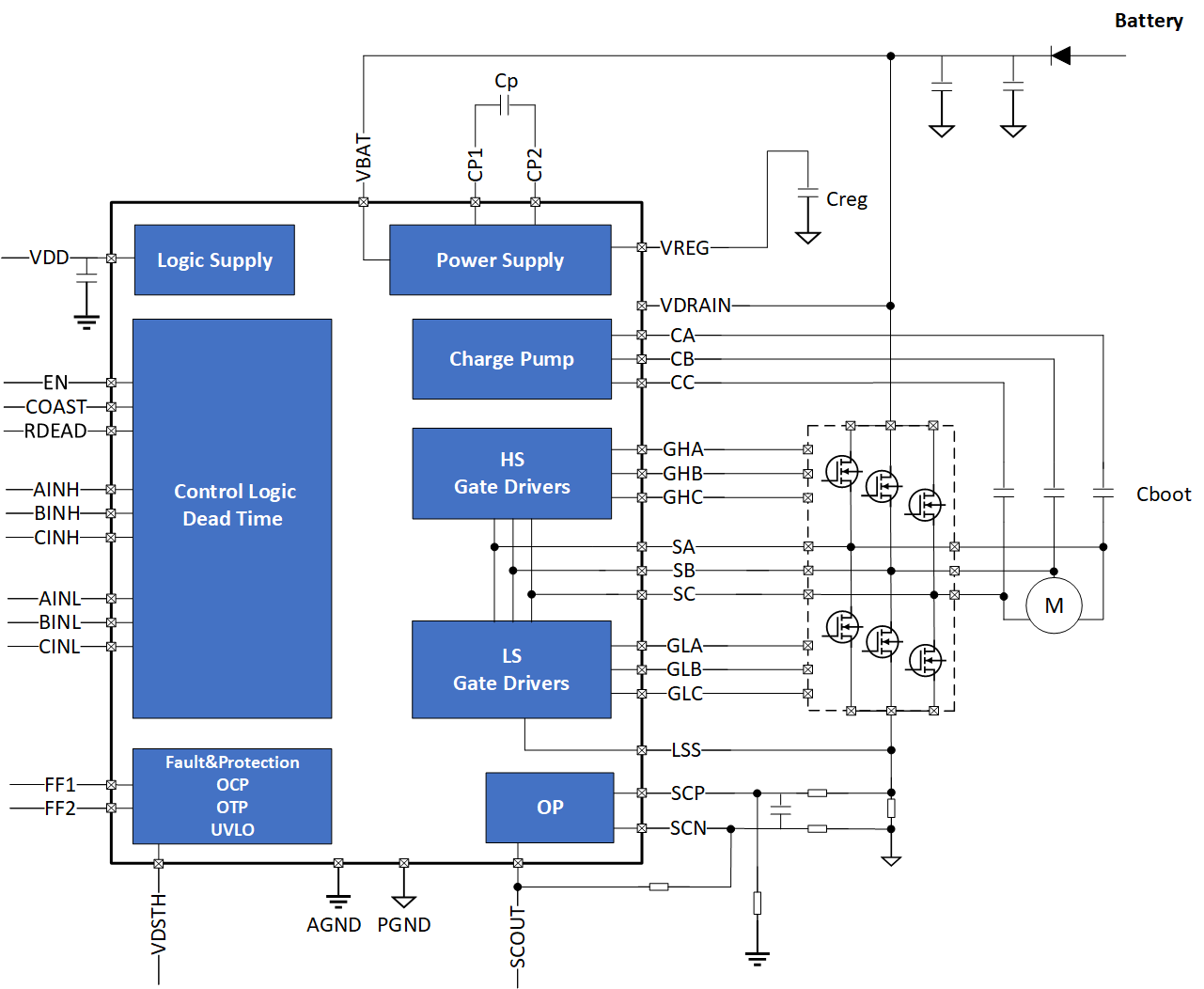

结构框图

产品型号

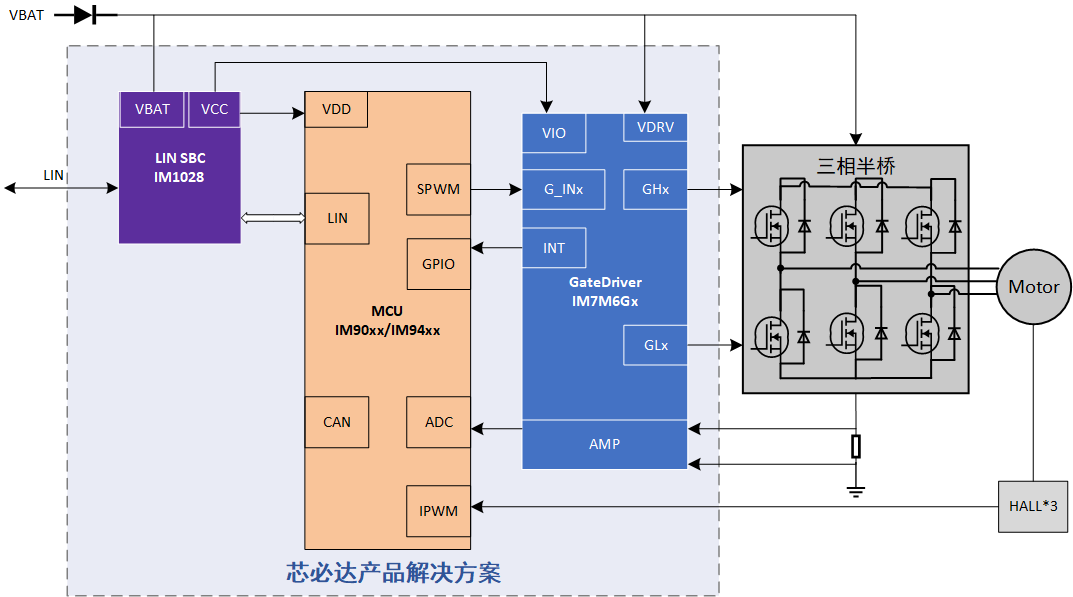

芯必达产品解决方案

芯必达提供一站式电机驱动解决方案，覆盖从信号收发、控制到驱动的全链路需求。核心产品IM7M6Gx是一款国产高性能车规级三相预驱芯片，专为12V系统设计，适配多样化的电机控制场景。内置的高精度差分运放可实现母线电流检测与过流保护，同时全面的故障检测机制确保了系统安全可靠。

IM1028x作为车规级LIN收发器，提供了出色的EMC性能和与LIN总线设备的高度兼容性，为整个系统提供了稳定的通信支持。IM90xx和IM94xx两款车规级MCU则分别基于Cortex-M0+和Cortex-M4F内核，提供高效的电机控制能力和卓越的计算性能。其中IM90xx优化了电机FOC算法运行效率，IM94xx则凭借DSP指令集与硬件加密模块满足复杂计算和安全需求。

这一解决方案不仅提升了电机控制的效率和稳定性，还满足了智能汽车对能耗和安全的高要求，是高效驱动系统的理想选择。

IM7M6Gx开发环境

芯必达IM7M6Gx芯片开发环境配套齐全，为工程师打造高效、便捷的开发体验，提升开发效率，降低研发难度，加速电机驱动方案的落地实施。
