面向边缘节点的One Chip智能SBC：IM904DCLBQT
MCU，LDO，CAN PHY 三合一集成， AEC-Q100 Grade1，降本增效
IM904DC系列是芯必达专为极简、小型化汽车边缘智能节点设计的车规级高度集成芯片。作为“三合一”解决方案，它在单颗极小尺寸的封装（QFN32 5x5mm）内集成了 48MHz Cortex-M0+ 处理器、宽压 LDO（支持 6V 到 40V）以及 CAN 物理层收发器。除了集成通信与供电外，该芯片还支持 12 路电容触摸检测通道及专门的电机控制外设，特别适合空间受限的触摸门把手、独立传感器和低速报警系统等应用，大幅减少了外部器件数量并优化了系统 BOM 成本。
主要特性
- 符合AEC-Q100 Grade 1标准，工作温度范围为-40℃至125 ℃
- 32 位 Arm® Cortex®-M0+ 内核，CPU 主频 48 MHz
- 集成了一路高压LDO，电压范围6V~40V，最大支持200mA电流输出
- 集成一路 CAN PHY, 符合 ISO11898-2：2016 协议，支持高达 5Mbit/s 的 CAN FD 通讯
- 支持Debug口保护，真随机数发生器
- 支持12bit DAC，支持对外输出
- 128KB Flash，16KB SRAM
亮点
- 高度集成：一颗芯片替代多颗，简化设计，减少BOM和PCB面积。
- 高可靠性：减少外部器件和焊点，增强系统稳定性。
- 出色EMC：集成CAN物理层，符合电磁兼容要求，确保通信稳定。
- 极小封装：采用QFN-32封装，芯片尺寸只有5 * 5，满足用户小尺寸产品设计需求
- 电容检测：支持12通道硬件电容触摸检测，支持防水功能。
- 信息安全：支持生成符合NIST SP800-90标准的真随机数生成器，支持Debug口保护功能。
应用
独立传感器阅读灯触摸式门把手座椅腰托座椅通风BLDC/PMSM电机低速行人报警器（AVAS）空心杯电机灵巧手关节

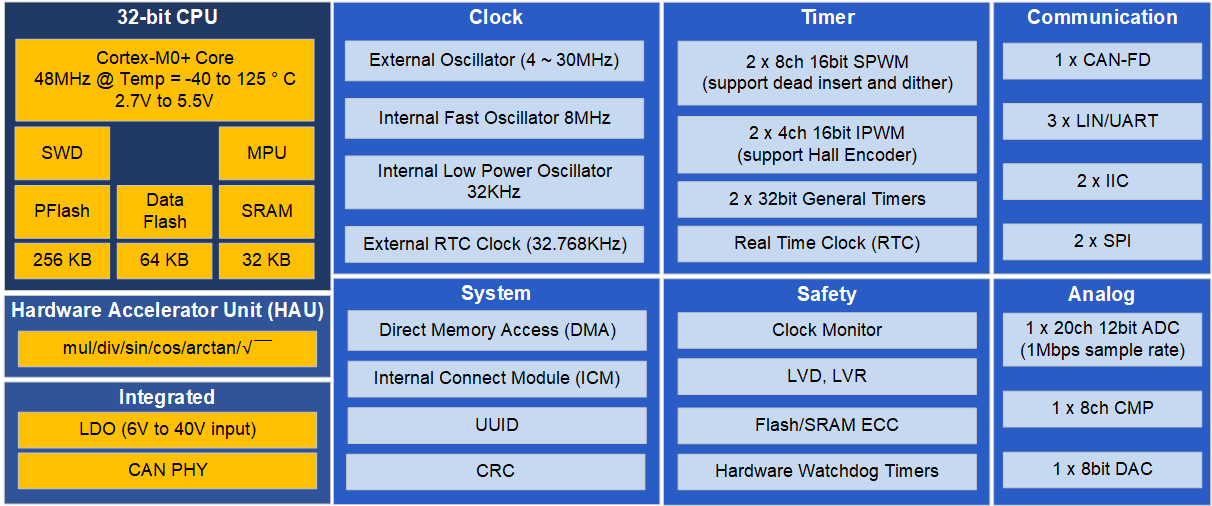

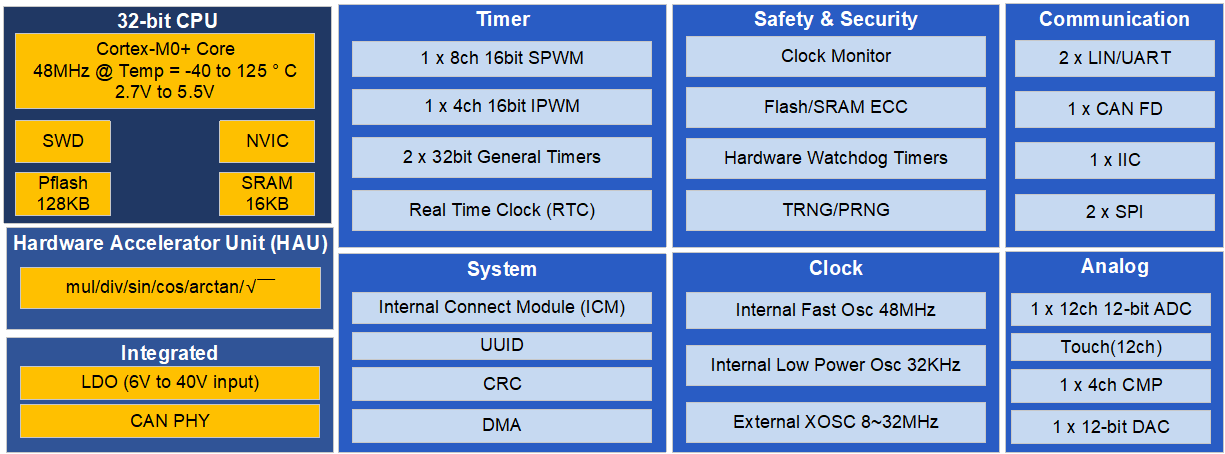

特性
- 集成高压LDO，输入电压：6 V ~ 40 V
- 环境温度：-40 ℃ ~ +125 ℃
- 32位Arm® Cortex®-M0+ 内核
- 可配置嵌套中断向量控制器（NVIC）
- CPU主频48MHz
- SysTick
- 集成PMC（功耗管理模块）支持STOP模式和RUN模式
- 支持GPIO的边沿唤醒
- 25℃下STOP模式功耗≤40µA
- 外部高速时钟 (XOSC) ： 4 MHz ~ 30 MHz
- 内部高速时钟 (HFOSC) ：48 MHz
- 内部低速时钟 (LPOSC) ：32 kHz
- PFlash最大支持128KB，支持ECC
- RAM最大支持16KB，支持Hardware Parity
- 最高支持22个GPIO口边沿中断响应功能
- 支持不可屏蔽中断(NMI)
- 芯片唯一标识 (UUID)
- 时钟监控(clock monitor)
- 低电压监测与低电压复位(LVR)
- 具有独立时钟看门狗(WDG)
- 循环冗余校验模块(CRC)
- 串行调试接口(SWD)
- 4通道DMA
- HAU（硬件加速单元），提供多种复杂运算加速(除法/开根号/均方根/三角函数运算等)
- 最高2路UART模块并支持DMA传输，其中2路都支持软件LIN
- 最高1路I2C模块并支持DMA传输
- 最高2路SPI模块并支持DMA传输
- 1个CAN-FD模块，兼容CAN2.0B
- 1个12通道12-bit 1Mpbs SAR ADC
- 1个12ch电容检测模块
- 1个4通道CMP（模拟比较器）
- 1个12-bit DAC用于比较器与外部输出
- 内置温度传感器
产品型号
| 模块 | IM904DCLBQT |
|---|
| Core | M0+ |
| Core 频率 | 48 MHz |
| Flash | 128 KB |
| RAM | 16 KB |
| TRNG | Y |
| CAN FD | 1 |
| UART/LIN | 2 |
| I2C | 1 |
| SPI | 2 |
| ADC | 1(12ch) |
| PTC | 1(12ch) |
| SPWM | 1(8ch) |
| IPWM | 1(4ch) |
| CMP | 1(4ch) |
| DAC | 1 |
| I/O | 23 |
| HVLDO | 1 |
| CAN PHY | 1 |
| 引脚数 | 32 |
| 封装方式 | QFN |
| 环境温度 | -40 ℃ ~ +125 ℃ |
| Trays / Tape & Reel | Trays |
