面向边缘节点的One Chip智能SBC：IM908xC/L

MCU，LDO，CAN/LIN PHY 三合一集成， ASIL-B功能安全，降本增效

IM908xC/L系列智能SBC是芯必达专为汽车边缘智能节点设计的车规级三合一集成式芯片。片上集成了40V高压LDO、CAN/LIN收发器和嵌入式MCU，具备增强的安全性、丰富的连接性和良好的可扩展性。产品通过了AEC-Q100车规级Grade 1测试，并符合功能安全ASIL-B标准，广泛应用于各类汽车执行器与传感控制器，如哨兵传感器、气体传感器、香氛发生器、车灯控制器、座椅、门窗、雨刮控制器，以及各种BLDC/PMSM电机控制和车内开关等应用场景。

主要特性

• 符合AEC-Q100 Grade 1标准，工作温度范围为-40℃至125 ℃
• 符合ISO 26262 ASIL-B等级功能安全标准
• 32 位 Arm® Cortex®-M0+ 内核，CPU 主频 48 MHz
• 集成了一路高压LDO，电压范围6V~40V
• 集成一路 CAN PHY, 符合 ISO11898-2：2016 协议，支持高达 5Mbit/s 的 CAN FD 通讯
• 集成一路 LIN PHY，兼容 LIN 2.0/2.1/2.2，LIN 传输速率达 20Kbps
• 256KB Flash，64KB Data Flash，10 万次擦写次数，32KB SRAM，均支持 ECC

亮点

• 高度集成：一颗芯片替代多颗，简化设计，减少BOM和PCB面积。
• 高可靠性：减少外部器件和焊点，增强系统稳定性。
• 出色EMC：内置CAN/LIN物理层，符合电磁兼容要求，确保通信稳定。
• 功能安全：符合AS IL-B标准，保障安全可靠应用。
• 高效功耗：支持6V至40V电压范围，优化能耗，减少外部调节器。
• 超大Flash存储：256KB Code Flash 用于存储和运行代码，64KB Data Flash 支持大容量数据存储和模拟EEPROM功能，提升灵活性。

应用

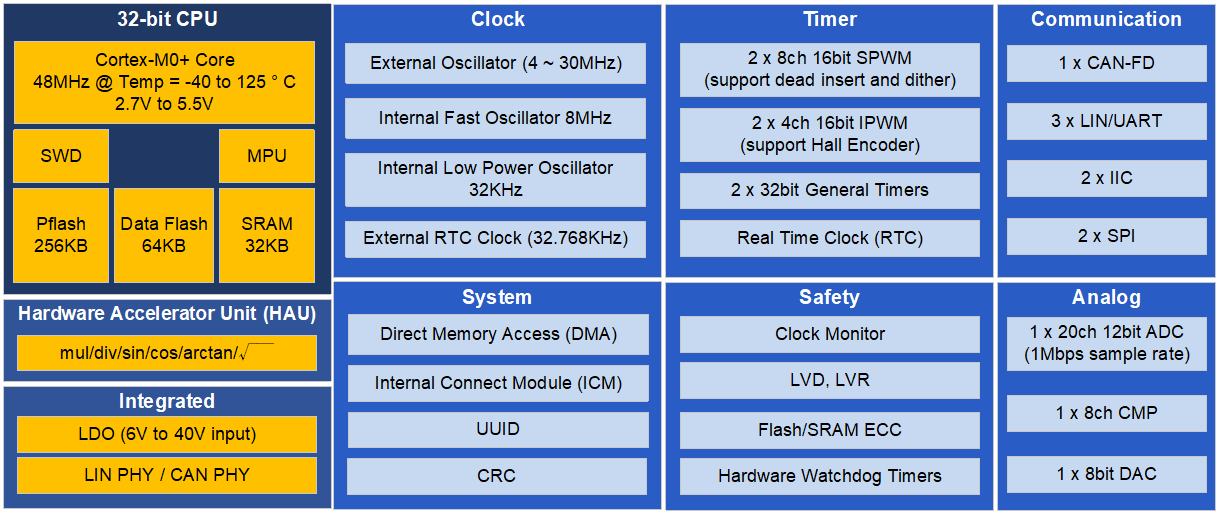

特性

• 符合 AEC-Q100 Grade 1 标准

• 集成高压LDO，输入电压：6 V ~ 40 V
• 环境温度：-40 ℃ ~ +125 ℃

• 集成高压LDO
• 内置集式CAN PHY收发器
• 内置集成式LIN PHY收发器

• 32位Arm® Cortex®-M0+ 内核
• 可配置嵌套中断向量控制器（NVIC）
• CPU主频48MHz
• 8个可编程存储器区域MPU
• SysTick

• 集成PMC（功耗管理模块）支持STOP模式和RUN模式
• 支持GPIO的边沿唤醒
• 25℃下STOP模式功耗≤40µA

• 外部高速时钟 (XOSC) ： 4 MHz ~ 30 MHz
• 内部高速时钟 (HFOSC) ：8 MHz
• 内部低速时钟 (LPOSC) ：32 kHz
• 锁相环 (PLL)

• PFlash最大支持256KB，DFlash最大支持64KB，支持ECC
• 支持软件模拟EEPROM进行数据存储
• RAM最大支持32KB，支持ECC

• LQFP48，QFN80

• 按照ISO26262 ASIL-B的等级标准设计
• 芯片唯一标识 (UUID)
• 时钟监控(clock monitor)
• 低电压监测与低电压复位(LVD/LVR)
• 具有独立时钟看门狗(WDG)

• 循环冗余校验模块(CRC)
• 串行调试接口(SWD)
• 4通道DMA
• HAU（硬件加速单元），提供多种复杂运算加速(除法/开根号/均方根/三角函数运算等)

• 最高3路UART模块并支持DMA传输，其中3路都支持软件LIN
• 最高2路I2C模块并支持DMA传输
• 最高2路SPI模块并支持DMA传输
• 1个CAN-FD模块，兼容CAN2.0B

• 1个20通道12-bit 1Mpbs SAR ADC
• 1个8通道CMP（模拟比较器）
• 1个8-bit DAC用于比较器与外部输出
• 内置温度传感器

• 2个8通道 SPWM模块 ，2个4通道 IPWM模块
• 2个32位定时器 (Timer)
• 1个32位实时时钟 RTC
