车规级触摸氛围灯驱芯片：IM90xxK
智能恒流驱动，电容触摸检测，助力汽车内饰照明与开关的降本增效
IM90xxK是一款基于Cortex-M0+内核的高性能、车规级触摸氛围灯驱芯片，专为满足汽车内饰照明和触摸开关等应用的严苛需求而优化设计。针对内饰照明，IM90xxK集成了4路高精度恒流驱动，支持RGBW混光算法，内置了LIN自动寻址便于多节点应用设计简化，同时集成了多通道触摸输入检测，大幅缩短氛围灯和阅读灯应用的开发设计时间，小型化集成封装也显著缩小了产品尺寸。同时，专有的电容检测模块使其能够广泛应用于车内的面板，门把手，脚踢等触摸应用。
主要特性
- 符合AEC-Q100 Grade 1标准，工作温度范围为-40℃至125 ℃
- 32 位 Arm® Cortex®-M0+ 内核，CPU 主频 48 MHz
- 支持1路CAN FD、2路UART/LIN、2路SPI、1路IIC等多种通信接口
- 支持128KB 片上存储，10万次擦写次数，支持ECC；16KB SRAM，支持奇偶校验
- 9通道 12位 1Mbps ADC，4通道 16位 PWM恒流驱动
- 9通道专用电容检测PTC模块，支持硬件电容触摸功能
- 小型化QFN32封装
亮点
- 多达9ch的电容触摸检测通道，支持防水功能，温漂抑制等
- 支持生成符合NIST SP800-90标准的真伪随机数生成，满足最新信息安全要求
应用
触摸面板触摸式门把手氛围灯座椅、车窗、雨刷控制阅读灯

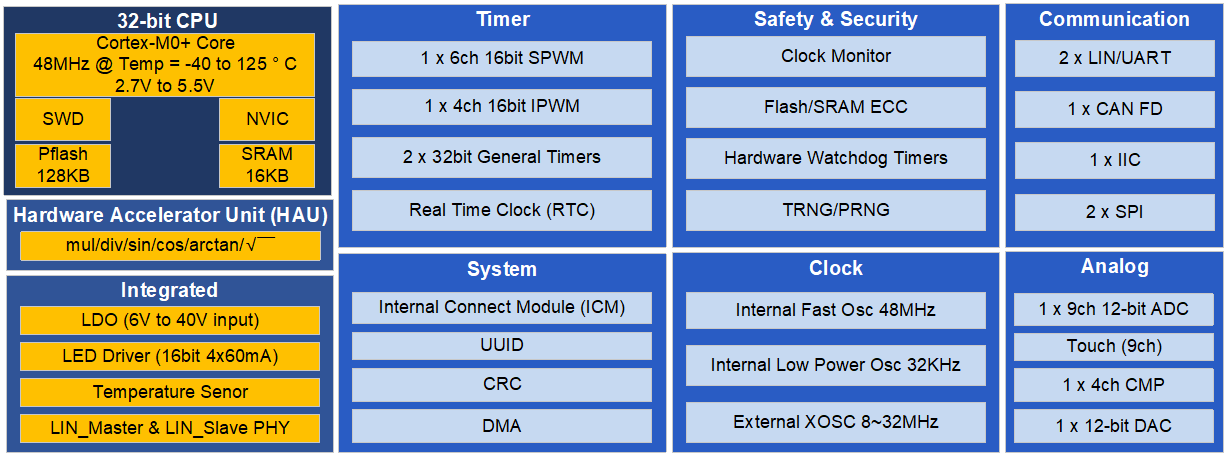

特性
- 电源：6V ~ 40V
- 环境温度：-40℃ ~ +125℃
- 32位Arm® Cortex®-M0+内核
- 可配置嵌套中断向量控制器（NVIC）
- CPU主频48MHz
- SysTick
- 集 成 PMC（ 功 耗 管 理 模 块 ） 支 持 STOP模式和RUN模式
- 支持GPIO的边沿唤醒
- 25℃下STOP模式功耗≤40µA
- 外 部 高 速 时 钟（HSE） ： 8MHz ~ 32MHz
- 内部高速时钟（HSI）：48MHz
- 内部低速时钟（LSI）：32kHz
- PFlash最大支持128KB支持ECC
- 支持PFlash软件模拟EEPROM进行数 据存储
- RAM最大支持16KB，支持Hardware Parity
- 循环冗余校验模块（CRC）
- 串行调试接口（SWD）
- 4-ch DMA
- HAU（硬件加速单元），提供多种复杂运算加速（除法/开根号/均方根/三角函数运算等）
- 最高1路CAN FD模块
- 最高2路UART模块并支持DMA传输， 2路都支持软件 LIN
- 最高1路I2C模块并支持DMA传输
- 最高2路SPI模块并支持DMA传输
- 芯片唯一标识（UUID），支持TRNG/PRNG
- 时钟监控（Clock monitor）
- 低电压复位（LVR）
- 具有独立时钟看门狗（WDG）
- 最高支持17个GPIO边沿中断响应功能
- 支持不可屏蔽中断（NMI）
- 1个12-bit 1Mpbs SAR ADC和DAC
- 1个外设触摸控制器（PTC）
- 1个LIN物理层接口，支持自适应寻址
- 1个高压LDO电源
- 内置温度传感器
产品型号
| 模块 | IM904DKLBQT |
|---|
| Core | M0+ |
| Core 频率 | 48 MHz |
| Flash | 128 KB |
| RAM | 16 KB |
| CAN FD | 1 |
| UART/LIN | 2 |
| I2C | 1 |
| SPI | 2 |
| PTC | 1(9ch) |
| ADC | 1(9ch) |
| SPWM | 1(6ch) |
| IPWM | 1(4ch) |
| CMP | 1(4ch) |
| DAC | 1 |
| I/O | 17 |
| 引脚数 | 32 |
| 封装方式 | QFN |
| 环境温度 | -40 ℃ ~ +125 ℃ |
| Trays / Tape & Reel | Trays |
