低功耗车规级触摸MCU：IM90xxB

IM90xxB系列MCU是专为智能触控与电机控制等汽车节点设计的车规级产品。该系列不仅集成了高性能硬件加速器（HAU）和专用于电机控制的 PWM 模块，还特别强化了电容触摸检测能力（支持多达20通道的触控，具备防水及温漂抑制等特性）。

此外，IM90xxB支持生成符合NIST SP800-90标准的真伪随机数以及调试接口保护功能，满足汽车应用不断升级的信息安全要求，是智能开关、传感器及微电机控制的理想选择。

主要特性

• 符合AEC-Q100 Grade 1标准，工作温度范围为-40℃至125 ℃
• 32 位 Arm® Cortex®-M0+ 内核，CPU 主频 48 MHz
• 支持1路CAN FD、2路UART/LIN、2路SPI、1路IIC等多种通信接口
• 支持64KB/128KB 片上存储，10万次擦写次数，支持ECC；16KB SRAM，支持奇偶校验
• 20 通道 12位 1Mbps ADC，12通道 16位 PWM，支持死区插入和故障检测功能
• 20通道专用电容检测PTC模块，支持硬件电容触摸功能
• 提供QFN32、LQFP48封装选择

亮点

• 多达20ch的电容触摸检测通道，支持防水功能，温漂抑制等

• 支持硬件加速器以及专为电机控制设计的PWM模块

• 支持生成符合NIST SP800-90标准的真伪随机数生成，满足最新信息安全要求

• 支持CAN FD高速通信

应用

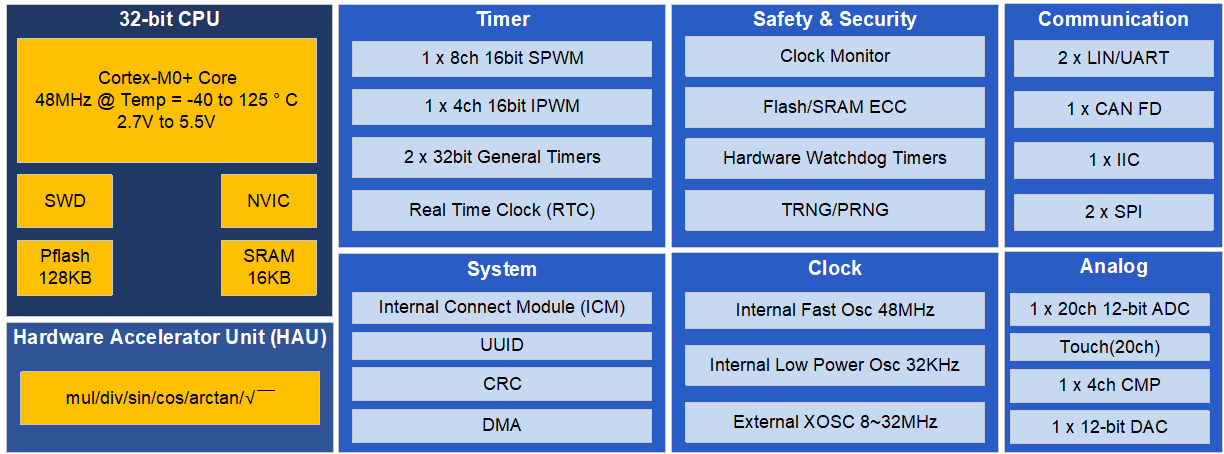

特性

• 符合 AEC-Q100 Grade 1 标准

• 电源：2.7V ~ 5.5V
• 环境温度：-40℃ ~ +125℃

• LQFP48，QFN32

• 32位Arm® Cortex®-M0+内核
• 可配置嵌套中断向量控制器（NVIC）
• CPU主频48MHz
• SysTick

• 集 成 PMC（ 功 耗 管 理 模 块 ） 支 持 STOP模式和RUN模式
• 支持GPIO的边沿唤醒
• 25℃下STOP模式功耗≤10µA

• 外 部 高 速 时 钟（HSE） ： 8MHz ~ 32MHz
• 内部高速时钟（HSI）：48MHz
• 内部低速时钟（LSI）：32kHz

• PFlash最大支持128KB支持ECC
• 支持PFlash软件模拟EEPROM进行数 据存储
• RAM最大支持16KB，支持Hardware Parity

• 循环冗余校验模块（CRC）
• 串行调试接口（SWD）
• 4-ch DMA
• HAU（硬件加速单元），提供多种复杂运算加速（除法/开根号/均方根/三角函数运算等）

• 最高1路CAN FD模块
• 最高2路UART模块并支持DMA传输， 2路都支持软件 LIN
• 最高1路I2C模块并支持DMA传输
• 最高2路SPI模块并支持DMA传输

• 芯片唯一标识（UUID）
• 支持TRNG/PRNG
• 时钟监控（Clock monitor）
• 低电压复位（LVR）
• 具有独立时钟看门狗（WDG）

• 最高支持42个GPIO边沿中断响应功能
• 支持不可屏蔽中断（NMI）

• 1个20通道12-bit 1Mpbs SAR ADC
• 1个20ch外设触摸控制器（PTC）
• 1个4通道模拟比较（CMP）
• 1个12-bit DAC用于比较器与外部输出
• 内置温度传感器

产品型号
