低功耗功能安全车规MCU：IM90xxA

IM90xxA是一款基于Cortex-M0+内核的高性能车规级MCU，专门针对汽车执行器和传感器控制的技术需求进行了优化设计，以满足增强的信息安全、丰富的连接性和功能安全要求。该产品针对三相无刷电机集成了HAU硬件加速单元，支持乘除法，三角函数以及开方根运算，极大缩短电机FOC算法运行时间，提升电机控制效率。同时在功耗方面做了极大优化，运行电流和休眠电流分别只有12mA和10uA，只有同类产品的50%，以适应新能源车严苛的能耗要求。

主要特性

• 符合AEC-Q100 Grade 1标准，工作温度范围为-40℃至125 ℃
• 符合ISO 26262 ASIL-B等级功能安全标准
• 32 位 Arm® Cortex®-M0+ 内核，CPU 主频 48 MHz
• 1 路 CAN FD，3 路 UART LIN，2 路 SPI，2 路 I2C
• 20 通道 12位 1Mbps ADC，24通道 16位 PWM，支持死区插入和故障检测功能
• 256KB Flash，64KB Data Flash，10 万次擦写次数，32KB SRAM，均支持 ECC
• 支持 LQFP64, LQFP48, QFN32 三种封装

亮点

• 高性能：Cortex-M0+内核，48MHz主频，处理复杂任务更高效。
• 高效电机控制：HAU模块加速FOC算法，提升控制效率。
• 充足存储：256KB Code Flash和64KB Data Flash，支持EEPROM功能。
• 功能安全：符合AS IL-B标准，保障安全可靠应用。
• 高速通信：支持CAN-FD，满足车载网络需求。
• 超低功耗：休眠电流10µA，延长电池寿命。

应用

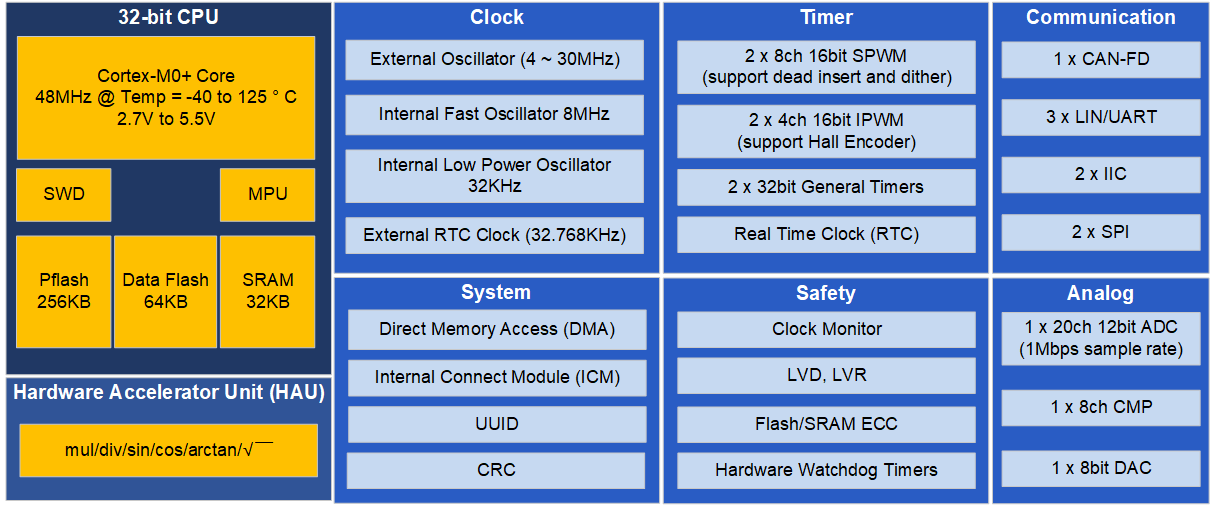

特性

• 符合 AEC-Q100 Grade 1 标准

• 输入电源：2.7 V ~ 5.5 V
• 环境温度：-40 ℃ ~ +125 ℃

• 32位Arm® Cortex®-M0+ 内核
• 可配置嵌套中断向量控制器（NVIC）
• CPU主频48MHz
• 8个可编程存储器区域MPU
• SysTick

• 集成PMC（功耗管理模块）支持STOP模式和RUN模式
• 支持GPIO的边沿唤醒
• 25℃下STOP模式功耗≤15µA

• 外部高速时钟 (XOSC) ： 4 MHz ~ 30 MHz
• 内部高速时钟 (HFOSC) ：8 MHz
• 内部低速时钟 (LPOSC) ：32 kHz
• 锁相环 (PLL)

• PFlash最大支持256KB，DFlash最大支持64KB，支持ECC
• 支持软件模拟EEPROM进行数据存储
• RAM最大支持32KB，支持ECC

• 最高支持57个GPIO口边沿中断响应功能
• 支持不可屏蔽中断(NMI)

• 按照ISO26262 ASIL-B的等级标准设计
• 芯片唯一标识 (UUID)
• 时钟监控(clock monitor)
• 低电压监测与低电压复位(LVD/LVR)
• 具有独立时钟看门狗(WDG)

• 循环冗余校验模块(CRC)
• 串行调试接口(SWD)
• 4通道DMA
• HAU（硬件加速单元），提供多种复杂运算加速(除法/开根号/均方根/三角函数运算等)

• 最高3路UART模块并支持DMA传输，其中3路都支持软件LIN
• 最高2路I2C模块并支持DMA传输
• 最高2路SPI模块并支持DMA传输
• 1个CAN-FD模块，兼容CAN2.0B

• 1个20通道12-bit 1Mpbs SAR ADC
• 1个8通道CMP（模拟比较器）
• 1个8-bit DAC用于比较器与外部输出
• 内置温度传感器

• 2个8通道 SPWM模块
• 2个4通道 IPWM模块
• 2个32位定时器 (Timer)
• 1个32位实时时钟 RTC

• LQFP64, LQFP48, QFN32
