芯必达IM90xxC/L智能SBC：面向边缘节点的三合一芯片
发布于：2024-07-31
1
产品概述
随着汽车电子功能种类的不断增加和复杂性的提升，分布式智能执行器和传感器架构中的关键技术之一是使用高度集成的芯片来实现高效、优化的系统解决方案。芯必达的智能SBC，创新性地将高压模拟、数字逻辑和非易失性存储器结合在一起，形成One Chip解决方案。过去需要数颗IC才能满足需求的应用场景，使用芯必达的智能SBC，一颗IC即可胜任。
芯必达的IM90xxC/L系列智能SBC是专为汽车边缘智能节点设计的车规级三合一集成式芯片。片上集成了40V高压线性调节器、CAN/LIN收发器和嵌入式MCU，具备增强的安全性、丰富的连接性和良好的可扩展性。产品通过了AEC-Q100车规级Grade 1测试，并符合功能安全ASIL-B标准，广泛应用于各类汽车执行器与传感控制器，如哨兵传感器、气体传感器、香氛发生器、车灯控制器、座椅、门窗、雨刮控制器，以及各种BLDC/PMSM电机控制和车内开关等应用场景。
芯必达IM90xxC/L系列不仅高度集成，还具备出色的电气性能。其内置的CAN/LIN接口在电磁兼容性（EMC）方面表现出色，满足当前复杂的汽车电气环境需求，为客户提供高性价比的解决方案。

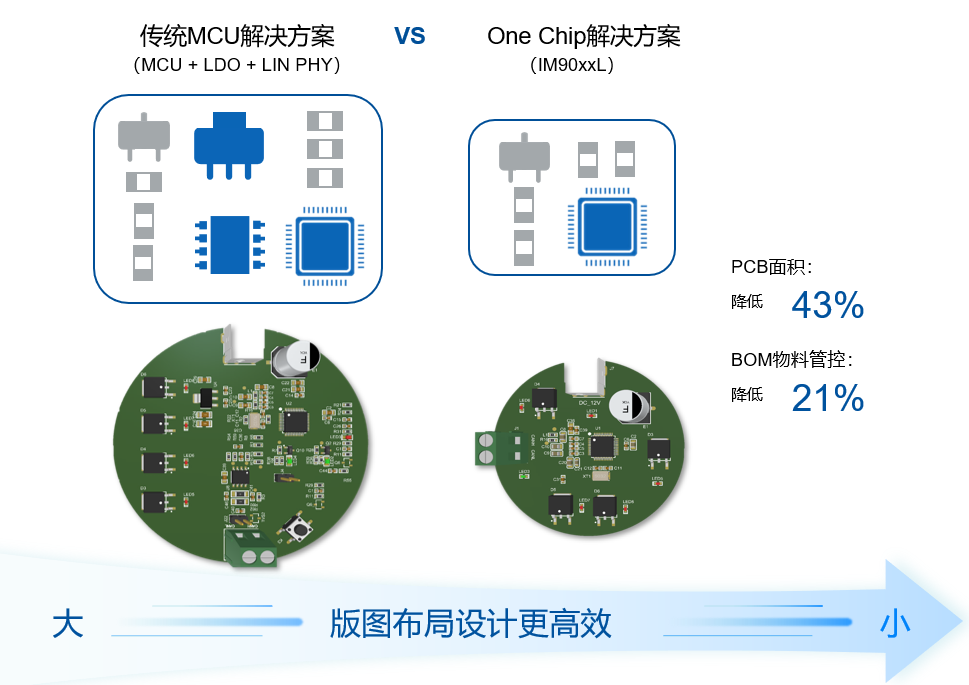

此外，该产品为现代汽车电子系统提供了更简单、更可靠、更经济的解决方案，可有效为客户系统降本增效。例如，车窗防夹系统中，相较于传统的采用电压调节器、LIN PHY和嵌入式MCU的三颗分立芯片方案，使用一颗IM90xxL芯片的优势如下：
减少了BOM（芯片与电阻电容数量都相应减少） 减少了PCB大小 减小了设计所需空间（更易于满足OEM对产品空间的分布要求） 更可靠的设计（集成化的组件带来更高的系统可靠性）
其降本增效还具体体现在：
制造成本（需要安装的组件更少，与多个芯片相比，需要的测试也更少） 提高了质量（减少了焊点和与测试的子系统） 简化了供应链（减少了芯片种类，也减少了采购、订货、库存和跟踪工作） 更快的产品上市速度（预先设计的子系统和软件，加快了开发速度）
2

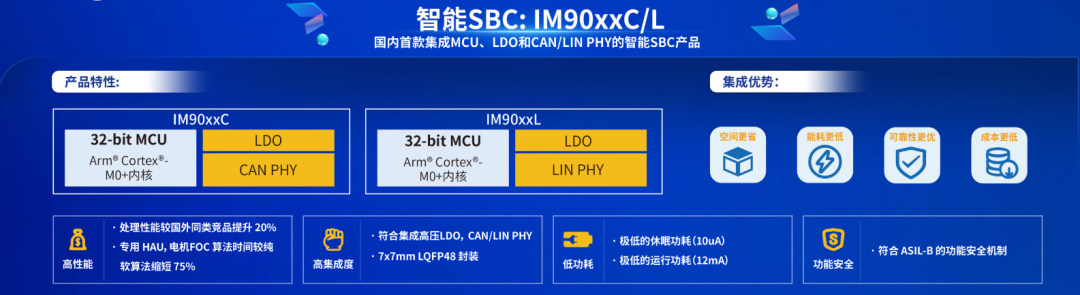

产品特性

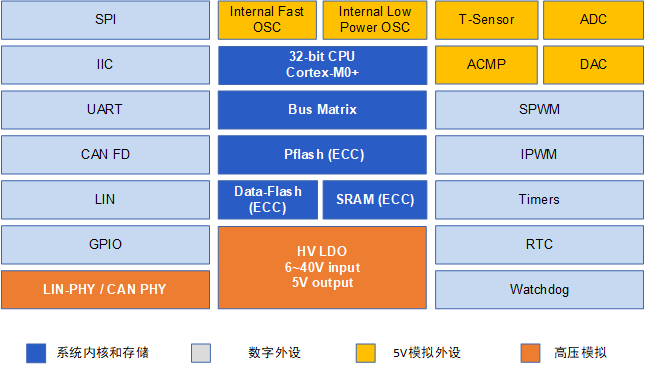

图：IM90xxC/L 结构框图
| 主要特性 | 优势 |
| Cortex-M0+内核、48MHz主频 | 高性能、低功耗 |
| 256KB Code Flash | 充足的片上闪存用来存储并运行代码 |
| 64KB Data Flash | 大量容的数据存储空间，支持模拟eeprom |
| 工作电压支持6V至40V的内置线性稳压器 | 可以直接使用汽车电池供电，无需额外的稳压器，节省PCB空间 |
| 内置CAN/LIN物理层 | 无需外部CAN/LIN物理层器件，节省空间以及设计和测试时间成本，符合CAN/LIN一致性和EMC，满足车企要求 |
| 5V对外输出供电 | 能够对外提供5V电压输出，用于片上外设供电（总电流最大200mA） |
| 功能安全 ASIL-B | 能够满足用户功能安全相关应用需求 |
图：IM90xxC/L系列主要特性与优势
3
典型应用
车身电子装置和照明 车身座椅、门窗、雨刮控制 各类传感器如气体传感器，哨兵传感器、香氛发生器 BLDC/PMSM电机控制 方向盘开关、组合开关、中控面板等各类面板、开关应用
图：IM90xxC/L 应用框图
样片申请：联系我们或通过经销商申请，公司联系方式请见公司官网。
