芯必达IM6L4xx车规级LDO：高效可靠的汽车电源管理方案
发布于：2024-07-31
芯必达IM6L4xx系列是一款高效、可靠的车规集成电压调整器（LDO），专为汽车应用设计，支持高达40V的输入电压，可直接连接汽车蓄电池。低功耗设计和广泛的电流负载范围（0~500mA），使其能够适用于多样化的汽车电子系统，提高车辆电源管理的可靠性，同时降低能耗，满足用户对长效、稳定电源的需求。
• IM6L4x20系列：200mA负载能力，适合小型ECU等对空间敏感的应用，提供超小型封装选项，尤其适合如车载香氛系统、传感器等设备。
• IM6L4x50系列：500mA负载能力，支持可调电压输出和EN使能功能，带有故障指示功能（Power Good），适用于高安全要求的场景，确保车辆系统的稳定运行。
1
IM6L4x20系列
产品特性
符合汽车应用的AEC-Q100 Grade1标准 工作结温：-40℃至150℃ 宽输入电压范围：4.3V至40V，可选5V或3.3V输出 额定输出电流200mA 输出电压精度±2% 静态电流13µA（典型值） 支持过流保护、短路保护 支持过温热保护 高噪声抑制能力，PSRR >70dB@100Hz 搭配较少的器件即可以实现出色的瞬态响应 可选SOT223-4L、SOT23-5L、SOT89-5L、WSON6、ESOP-8封装
图：简化芯片结构图

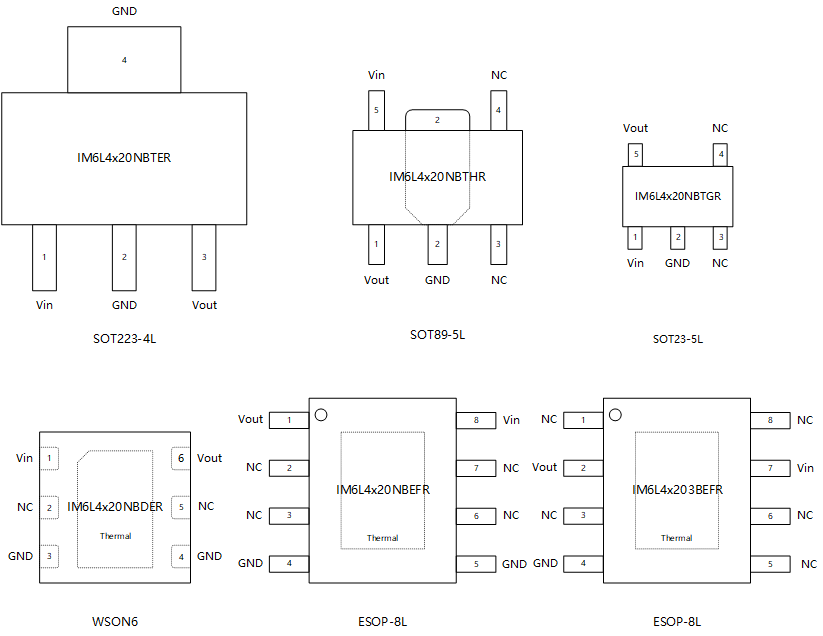

图：芯片封装
典型应用
汽车电子电源管理
工控系统的电源管理
宽电压电池供电系统的电源管理
图：典型应用框图
2
IM6L4x50系列
产品特性
符合面向汽车应用的AEC-Q100 Grade1标准 工作结温：-40℃至150℃ 工作电压范围：4.3V至40V 输出电压范围：
可调节输出：1.2V至18V 固定输出：3.3V和5V
额定输出电流：500mA 低静态电流： 轻负载时典型值为17µA 禁能时典型值为3µA 具有电源正常状态指示功能（Power Good），支持延迟周期可编程 封装类型：
5引脚TO-252封装 带有散热焊盘的8引脚ESOP-8封装
图：芯片基本框图
图：封装俯视图
典型应用
汽车仪表 车身控制模块（BCM） 汽车网关 T-Box 远程免钥匙进入（RKE） 摩托车和电动车控制器
图：典型应用原理图
样片申请：联系我们通过经销商申请，公司联系方式请见公司官网。
