车规级高压LDO：IM6L4x20 & IM6L4x50

芯必达的IM6L4x20和IM6L4x50系列产品是高效、可靠的车规级集成电压调整器（LDO）。芯必达LDO作为车载电源管理的理想解决方案，支持高达40V的输入电压，能够直接连接汽车蓄电池，满足严苛的汽车应用需求。其低功耗设计和广泛的电流负载范围（0~500mA）不仅提高了车辆电源管理的可靠性，还有效降低了能耗。这意味着无论是在车辆启动还是长时间运行中，芯必达LDO都能提供稳定、长效的电源供应，为客户带来高可靠性和低能耗的卓越体验，是满足现代汽车电源管理需求的理想选择。

主要特性

• 符合AEC-Q100车规级产品认证
• 工作结温，-40℃ 至 +150℃
• 支持4.3V至40V输入，适配多种汽车供电环境
• 低功耗，在轻负载下，静态电流仅为13µA（典型值）
• 支持200mA~500mA输出，满足不同电流需求
• ±2%的输出电压精度，确保稳定的电压供应
• 支持过流保护、短路保护、过温保护，保障系统安全运行
• 高噪声抑制能力：PSRR > 70dB@100Hz
• 支持SOT223-4L、WSON6、ESOP-8等多种封装选项，适应空间受限的应用

亮点

• 通过AEC-Q100 Grade1认证，确保在恶劣环境下的稳定性

• 支持高达40V输入电压和低静态电流，极大降低功耗

• 支持多种封装和可调电压，满足多样化应用需求

• 多重保护功能提升了系统安全性，适用于高安全要求的汽车应用

应用

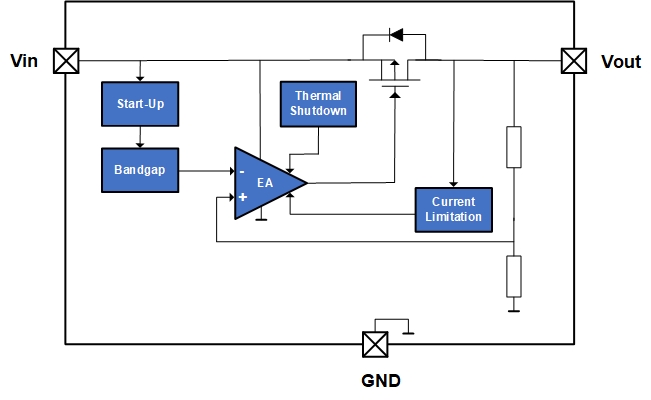

200mA，40V LDO：IM6L4x20

符合AEC-Q100标准

• 符合汽车应用的AEC-Q100 Grade1标准
• 工作结温：-40℃至150℃
• 宽输入电压范围：4.3V至40V，可选5V或3.3V输出
• 额定输出电流200mA
• 输出电压精度±2%
• 静态电流13µA（典型值）
• 支持过流保护、短路保护
• 支持过温热保护
• 高噪声抑制能力，PSRR >70dB@100Hz

• 搭配较少的器件即可以实现出色的瞬态响应
• 可选SOT223-4L、SOT23-5L、SOT89-5L、WSON6、ESOP-8封装

封装形式

典型应用

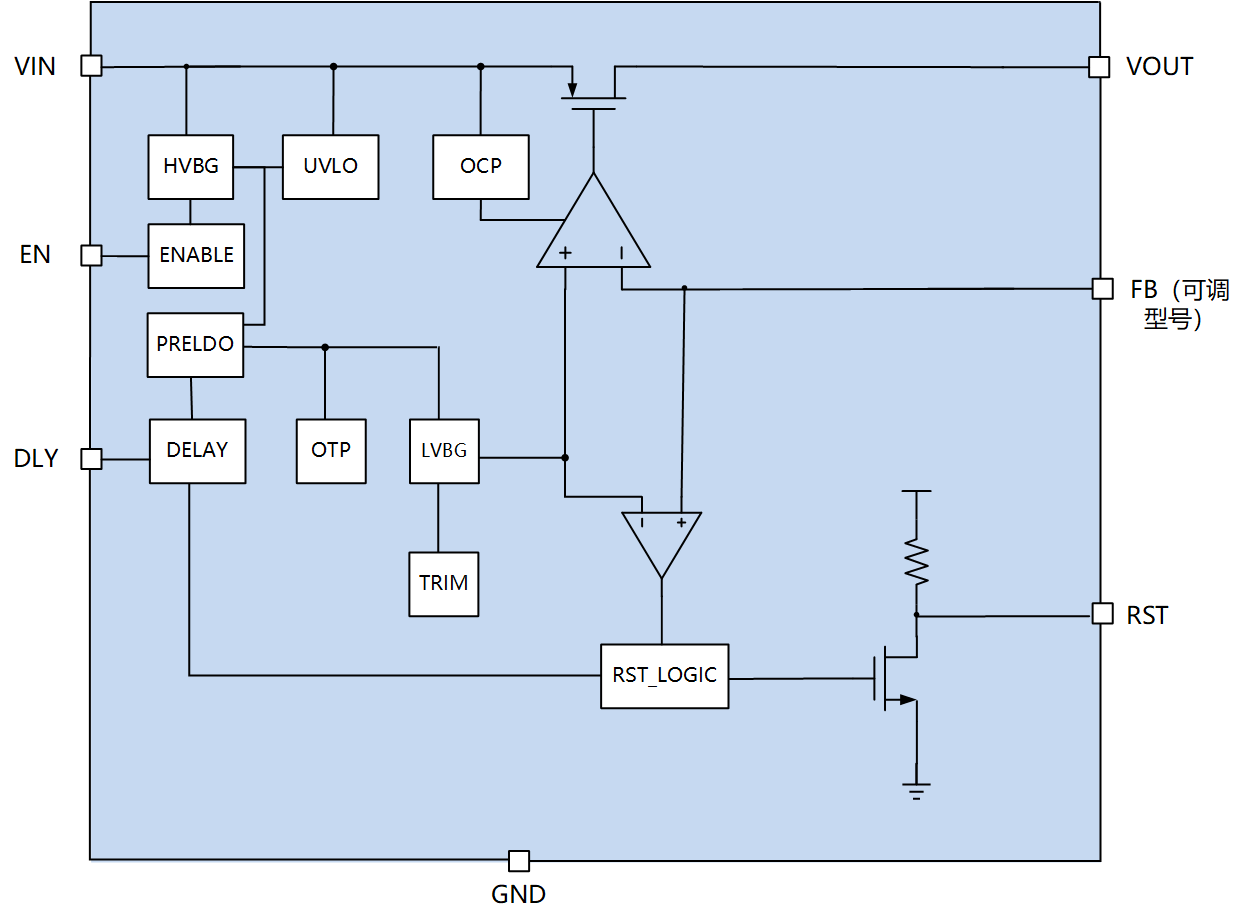

500mA，40V LDO：IM6L4x50

符合AEC-Q100标准

• 符合面向汽车应用的AEC-Q100 Grade1标准：
• 工作结温：-40℃至150℃
• 工作电压范围：4.3V至40V
• 输出电压范围：
• 可调节输出：1.2V至18V
• 固定输出：3.3V和5V
• 额定输出电流：500mA
• 低静态电流：
• 轻负载时典型值为17µA
• 禁能时典型值为3µA
• 具有电源正常状态指示功能（Power Good），支持延迟周期可编程

• 封装类型：
• 5引脚TO-252封装
• 带有散热焊盘的8引脚ESOP-8封装

封装形式

• 封装类型：5引脚TO-252封装，以及带有散热焊盘的8引脚ESOP-8封装

典型应用

IM6L4x20系列：

产品型号

IM6L4x50系列：
